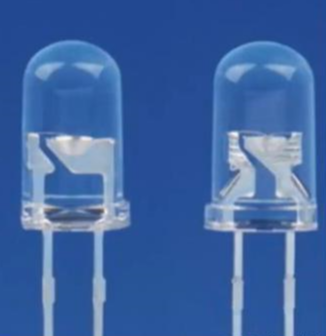

LED燈也叫做發光二極管。一塊發光的半導體材料芯片，用銀膠或白膠固化到支架上，然后用銀線或金線連接芯片和電路板，四周用環氧樹脂密封，起到保護內部芯線的作用，它的體積極小并且很脆弱，不方便于直接使用。于是設計者就為它添加了一個保護外殼并將它封存在內，這樣就形成大家通常說的LED燈珠.將許多LED燈珠拼連在一起后，就可以構成各種各樣的LED燈。

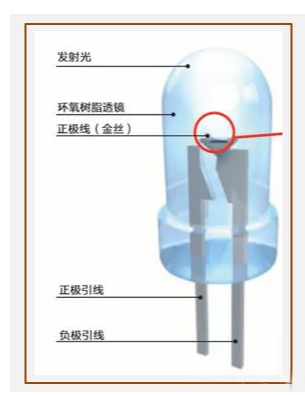

LED的最重要最基本的結構就是LED燈珠,我們先看看LED燈珠的構造.

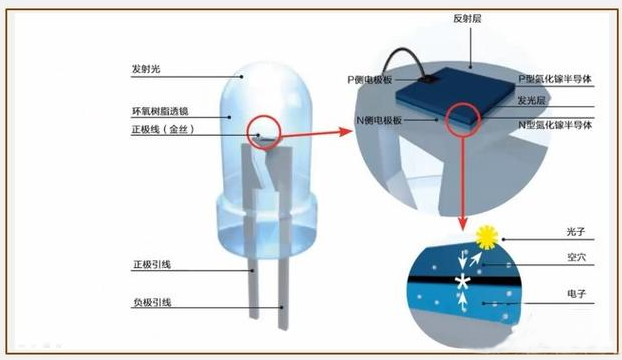

從上面可以看出來,燈珠的體積很小,如綠豆大小般,但是構造卻十分復雜。在我們把LED燈珠結構部分進行放大之后，就會發現內部顆粒狀大小的芯片。而這個晶片大構造復雜程度難以想象，通常分為好幾層最長層的稱作P型半導體層，中間稱作發光層，而最底部的叫做N型半導體層。
LED發光原理，物理學角度來講當電流通過晶片的時候，N型半導體內的電子與P性電導體在發光層劇烈碰撞復合從而產生光子，最后以光子的形式發射出能量，也就是我們常說的光。
不同顏色的LED燈是因為半導體材料不同，從而產生各種顏色，我們常見的有紅綠藍黃等等，直到目前還沒任何一種半導體材料能夠發出白色的光源。
可我們平時使用的白色LED燈珠又是怎么產生的呢？
這里就需要提到一位諾貝爾獎獲得者——中村修二博士。他發明出了藍光LED，由此也為白光LED奠定了一定的基礎。基于這項重大的貢獻在2014年授予他諾貝爾物理學獎。
至于藍光LED是如何轉變?yōu)榘坠釲ED，最大的原因在于晶片中多了一層熒光粉。

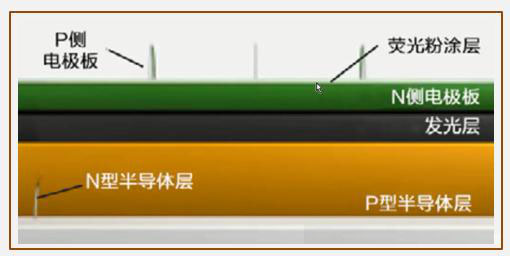

這幅圖中不僅出現了上文所述的N型半導體層、P型半導體層、放光層，還多了一層“熒光粉涂層”。
基本的發光原理并沒有太大的變化：在兩層半導體之間，電子和與空穴碰撞復合并于發光層產生了藍色的光子。
所產生的藍光有一部分會直接穿過熒光涂層直接發射出去;剩下的一部分會打在熒光涂層上并與之作用產生黃色光子。藍色光子與黃色光子共同作用（混合）就產生了白光。

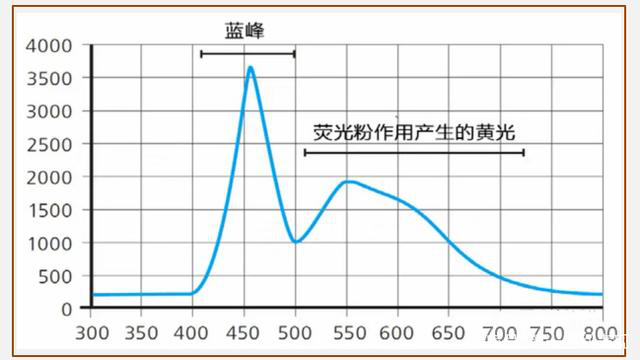

上圖是一個LED的光譜曲線：可以看到藍光峰值位于波長450納米處，而之后稍微低矮一點的峰值是由熒光粉吸收藍光后所產生的黃光的峰值。
如果藍光的占比多一點，則產生高色溫的白光;相反，如果黃光占比多一點，則產生色溫較低的白光。

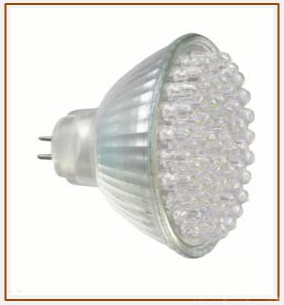

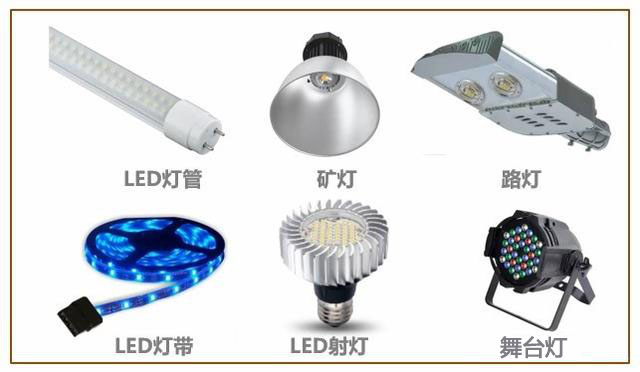

各類生活中的成品LED燈：
